加入栅格图层

查看示例

MapServer 除了支持矢量数据（点，线，多边形和标注），还可以显示栅格数据。通过GDAL库的使用， MapServer 可以输入和输出多种栅格格式。现在的MapServer支持RGB和多光谱图像（多层）。而在4.0以前的版本栅格输入仅限于单层，灰度或彩色图像索引。这个例子显示了如何使用多光谱数据选择要显示什么样的层。采用RGB和多光谱图像，有可能有一个明显的性能损失。

因为MapServer的5.x的使用 GD 2.0.x 版本库生成图像输出，它支持 RGB（24位真彩色）以及输出。因此，现在可以同时使用 PNG24 （真彩色）输出和8位（索引颜色或灰度）PNG。这个例子使用PNG24 IMAGETYPE。就像RGB输入，使用 PNG24 时，渲染的结果会有显著的改善。

MapServer 其实可以使用GDAL生成输出图像，但是那是另一个话题。关于它如果你想知道更多，看看 MapFile 中 在 OUTPUTFORMAT 对象的具体用法。

下面是本例中用到的Mapfile（mfa5.map）：

文件变动如下：

01 MAP
02     IMAGETYPE "PNG24"
03     EXTENT -180 -90 180 90
04     SIZE 600 300
05     SHAPEPATH "/gdata"
06     IMAGECOLOR 255 255 255
07     FONTSET "../fonts/fonts.list"
08     SYMBOLSET "../symbols/symbols35.sym"
09     LAYER
10         NAME "topo"
11         DATA "land_shallow_topo_8192.tif"
12         STATUS OFF
13         TYPE RASTER
14         PROCESSING "BANDS=1,2,3"
15         OFFSITE 71 74 65
16     END
17     LAYER
18         NAME "states_line"
19         DATA "wcountry.shp"
20         STATUS OFF
21         TYPE LINE
22         CLASS
23             NAME "State Boundary"
24             STYLE
25                 SYMBOL "line5"
26                 COLOR 255 255 0
27                 SIZE 1
28             END
29         END
30     END
31 END

带标注的 Mapfile

mapfile的结构，通过对象，看起来像这样：

                                               MAP
               LAYER #1-------------LAYER #2----|----LAYER #3--------LAYER #4
            (states_poly)           (modis)       (states_line)   (states_label)
               |                                     |               |
  (land) CLASS-|-CLASS (water)                       |-CLASS         |-CLASS
             |   |                                     |                 |
       STYLE-|   |-STYLE                               |-STYLE     STYLE-|-LABEL

修改内容如下：

当你在 MapFile ，你会看到，新的图层 "modis" 添加到了多边形图层 "states"之后。 MapServer以相反的顺序显示层 - 后进先出（LIFO），第一层绘制在 MapFile 中定义在地图的底部。

所以国家多边形层，会绘制在结果的底部。由于栅格层被绘制在它的上面，所以不会看到它。 这就是为什么第一层得到关闭的状态值 STATUS OFF 。线图层定义在栅格图层之下，所以它会在结果的上面绘制（你可以看到它）。 这就是为什么开始从多边形层分离线层的原因。最后，标签绘制在一切之上。

MapServer的可以根据其他图层的状态来自动自动开启或关闭l图层（栅格图层被打开时多边形图层会关闭）。这个是通过 REQUIRES 参数来完成。一旦开始创建自己的 MapServer 应用程序时应该会用到这个功能。

参数说明

让我们一起来看看在 MapFile 介绍的新参数：

IMAGETYPE ，这是不是新的，但值是 PNG24 。 PNG24是24位真彩色版本的PNG格式。而不是被有限的256颜色组合的输出图像， 地图服务器现在有几百万。顺便说一下，尝试改变这个值回PNG。 注意可以使用的格式，生成图像所花费的时间。 在真彩色和索引颜色之间选择，考虑到生成图像所花费的时间。

SYMBOLSET ，分中的符号定义的文件的路径。此文件中的符号通过类对象中的SYMBOL对象参考。 在这一点上这不是真正需要的，但我想我会现在在这里抛出这个。 请参阅的 MapFile 参考， 并在的MapServer的建设与制图符号了解更多信息。

DATA "raster/mod09a12003161_ugl_ll_8bit.tif"，在新添加的层对象，数据参数指向一个GeoTIFF的图像。 MapServer的矢量数据集一样，支持多个栅格文件格式。 这种支持是通过使用GDAL库。欲了解更多信息，不同的栅格格式支持MapServer和一般性讨论使用栅格地图服务器，请阅读的栅格数据如何在 http://www.mapserver.org/input/raster.html

TYPE RASTER，当使用栅格数据（图像），值为 RASTER，而不是 POLYGON， LINE， POINT， 或其他。

PROCESSING "BANDS=1,2,3"，这层对象参数地图服务器4.x中是新的。加工的关键字有很多的值，但在这种情况下，都用它来选择波段多光谱图像显示。这里的值字符串将被传递给GDAL库。用于这的文档目前是最小的，但是请参阅MAPFILE更多使用加工关键字的例子。

OFFSITE，此参数告诉MapServer的像素值呈现为背景（或忽略）。你可以得到利用图像的像素值处理或图像处理程序（如 GIMP，Photoshop）。

RGB 与索引影像

要比较使用 RGB图像 与 索引彩色图像 创建地图的速度，替换 MapFile 中的以下行：

DATA "raster/mod09a12003161_ugl_ll_8bit.tif"
STATUS DEFAULT
TYPE RASTER
PROCESSING "BANDS=1,2,3"
OFFSITE 71 74 65

使用下面的代码：

DATA "raster/mod09a12003161_ugl_ll_idxa.tif"
STATUS DEFAULT
TYPE RASTER
OFFSITE 70 74 66

另外，尝试改变 IMAGETYPE 从 PNG24 到 PNG 。

使用预处理

栅格数据，如遥感影像，并不仅仅是一幅图。在计算机中，图像一般会用 RGB 三个通道来表示，在遥感影像中，通道一般称为波段。而且遥感影像有波段与图像的RGB三个通道不同，不一定对应 RGB 三色，波段的数目也不一定是三个。

在 MapServer 中，除了对图像按默认方式进行渲染，还可以定义处理方式，如使用哪三个波段者假彩色使用，如果进行颜色拉伸等等。

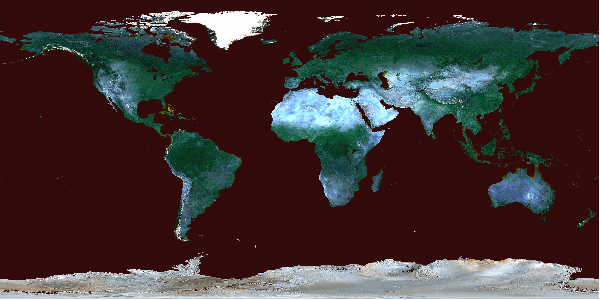

比如，对于遥感影像，使用下面的语句，表示将波段顺序进行反转：

PROCESSING   "BANDS=3,2,1"

结果如下 ：
